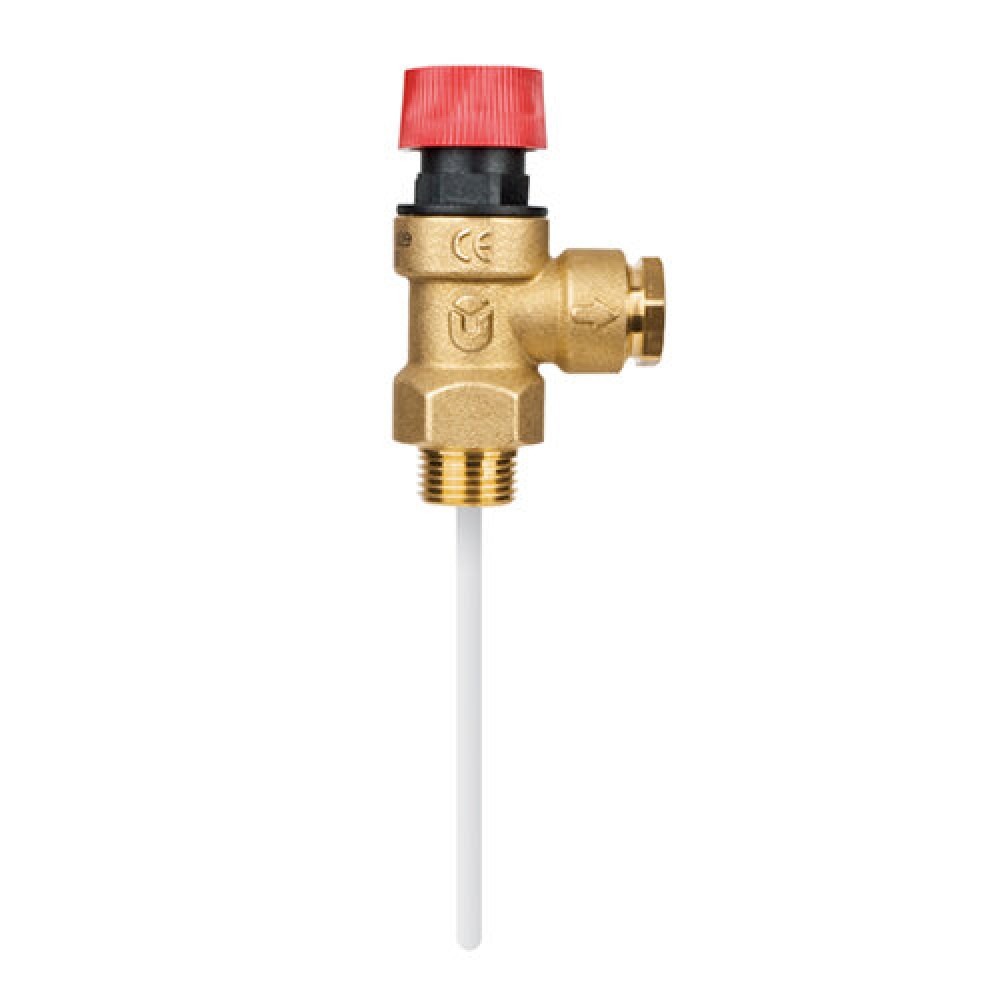

Veiligheidsventiel met dubbele functie temperatuur en druk, maat ⌀18 x 1/2"

Functie:

De TP-ontlastklep met dubbele functie regelt en begrenst de temperatuur en druk van het warme water in een huishoudelijke boiler en voorkomt dat het water temperaturen boven de 100°C kan bereiken, waarbij stoom ontstaat. Wanneer de instellingen zijn bereikt, loost de klep een voldoende hoeveelheid water in de atmosfeer, zodat de temperatuur en druk terugkeren binnen de bedrijfslimieten van het systeem. Deze specifieke serie kleppen is gecertificeerd conform de prestatie-eisen van de Europese norm EN 1490 (voor instellingen van 4 - 7 - 10 bar).

Werking:

De klep opent de uitlaat bij het bereiken van de instellingen voor:

• Temperatuur: het thermostaatmengsel in de temperatuursensor, ondergedompeld in de warmwaterboiler, zet uit naarmate de temperatuur stijgt. Deze uitzetting zorgt ervoor dat een drukpen beweegt en inwerkt op de obturator die de klep opent. De klep is ingesteld om te openen bij temperaturen boven de 90°C.
• Druk: de obturator, tegengewerkt door een ingestelde veer, gaat omhoog bij het bereiken van de drukinstelling en opent de uitlaat volledig. De drukinstelling wordt gekozen op basis van de maximaal toelaatbare druk in het systeem. Naarmate de temperatuur en de druk afnemen, vindt het tegenovergestelde plaats, waarbij de klep vervolgens binnen de ingestelde toleranties weer sluit.

CERTIFICERING:

CE-markering TP: overdrukventielen met dubbele functie voldoen aan de essentiële veiligheidseisen van Richtlijn 97/23/EG betreffende drukapparatuur (ook wel PED genoemd). Ze vallen daarom in de categorie IV en zijn voorzien van de CE-markering.

*PRODUCTCERTIFICERING IN OVEREENSTEMMING MET DE EUROPESE NORM
EN 1490:*

De Europese norm EN 1490: 2000, getiteld “Bouwkleppen - Gecombineerde temperatuur- en drukontlastkleppen – Tests en vereisten”, beschrijft de constructieve en prestatiespecificaties waaraan TP-ontlastkleppen moeten voldoen.
