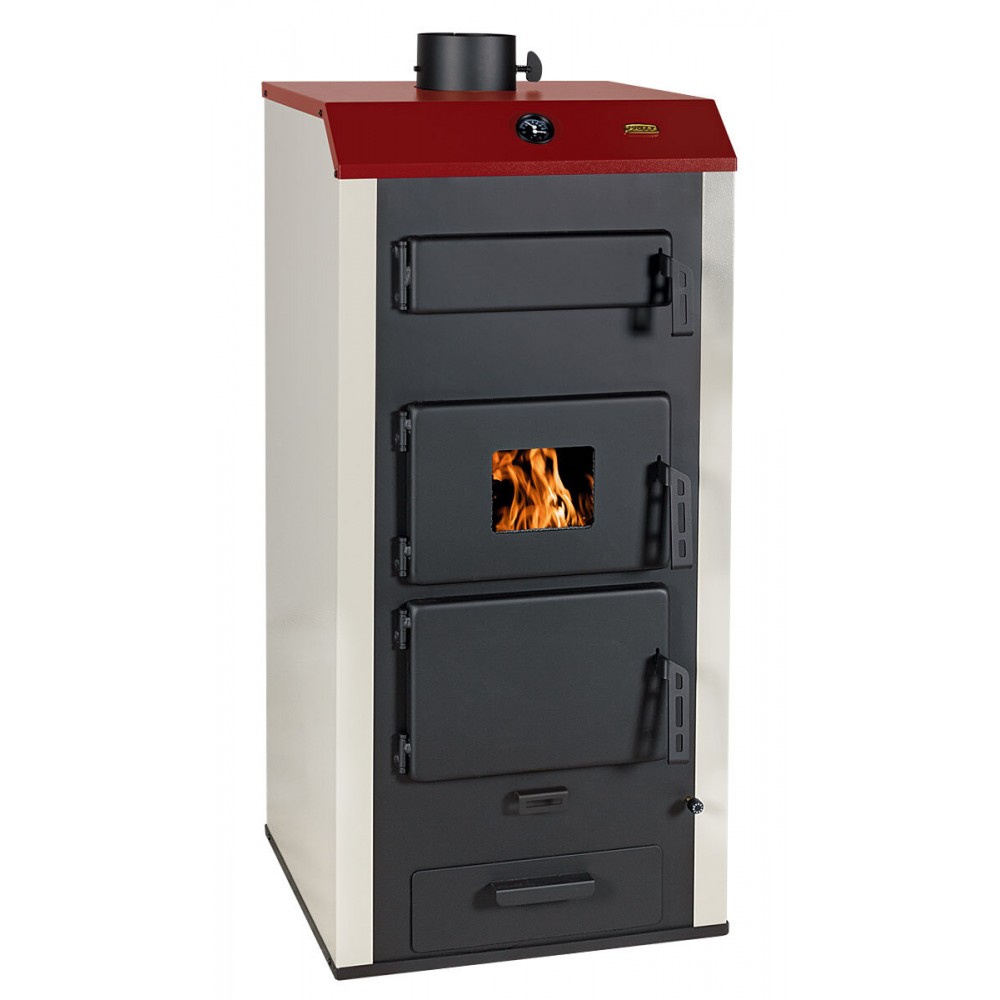

Houtketel op CV Prity NS32, 36.4kW

De ketel is ontworpen om in een kamer op de begane grond of in een kelder te worden geplaatst waar het gemakkelijk is om hout en houtbriketten te laden.

Het doel is om water te verwarmen voor lokale centrale verwarmingssystemen, verwarming van huishoudelijk warm water.

Belangrijkste kenmerken van de houtgestookte ketel:

• Behuizing van 2 mm dikke plaatstaal
• Blad van 3-4 mm dikke plaatstaal
• Het belangrijkste onderdeel van de ketel is de warmtewisselaar. Het is gemaakt van gelast plaatstaal. Het onderste deel is de verbrandingskamer.
• De aslade is onder de verbrandingskamer geplaatst. Het herstel van het verbrandingsproces maakt onderhoud en reiniging van het apparaat eenvoudig.
• De koudwaterinlaat is bovenaan geplaatst en de warmwateruitlaat - aan de achterkant. Beide zijn voorzien van aansluiting en kunnen worden gebruikt om de ketel aan te sluiten op de CV-installatie.
• De schoorsteenpijp bevindt zich aan de bovenkant van de ketel en wordt gebruikt om de rookgassen af ​​te voeren.
• De stalen warmtewisselaar is voorzien van steenwolisolatie waardoor warmteverliezen naar de omgeving worden beperkt.
• De externe digitale media zijn gemaakt van plaatstaal en zijn gepoedercoat.

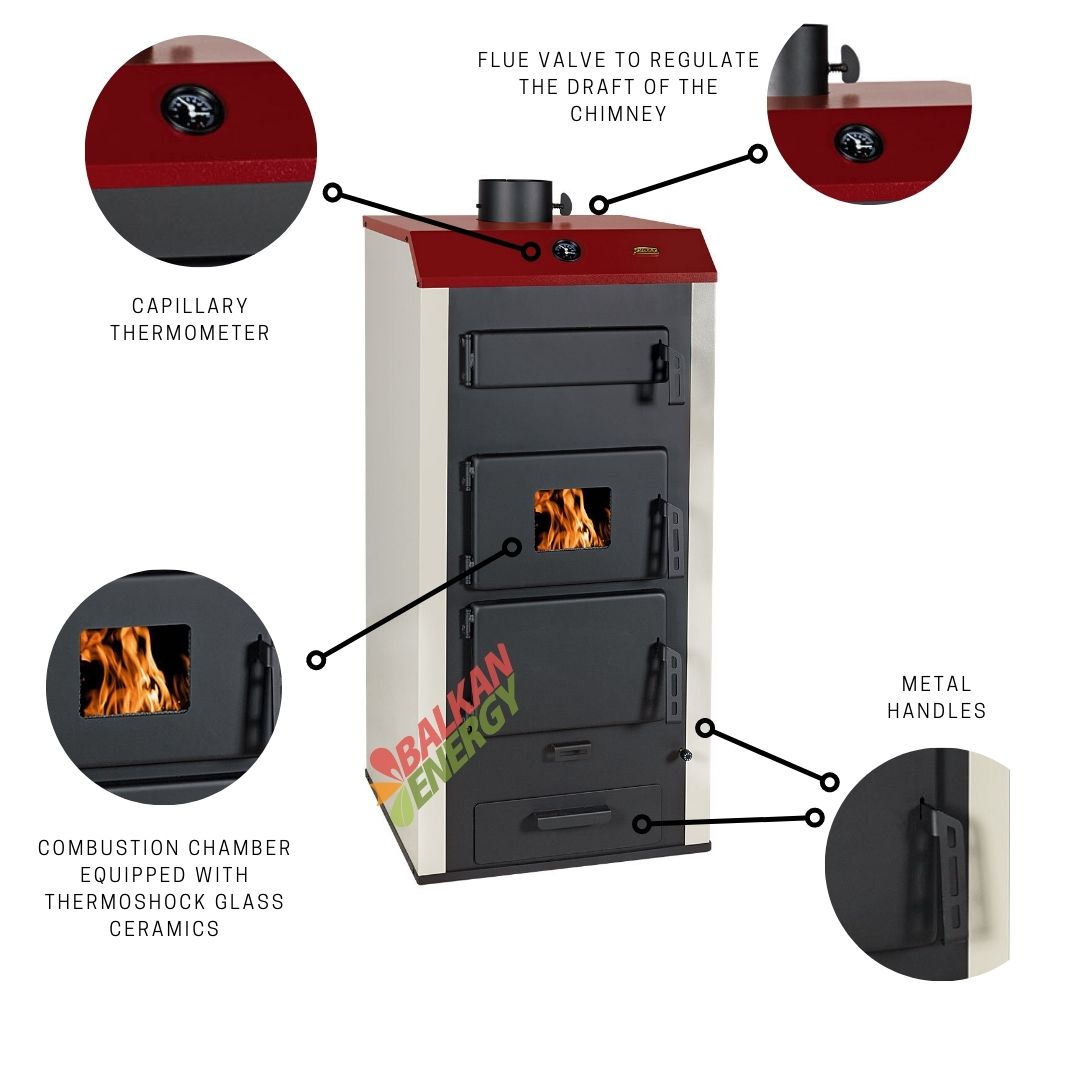

• Op het rookkanaal wordt een handmatige demper geplaatst om de schoorsteentrek te regelen.
• Handbediende klep voor de primaire lucht.
• De luchtregeling, bereikt door middel van een capillaire thermostaat, regelt de temperatuur van het warme water van 50°C tot 90°C, waardoor de prestaties en de economie van het verbrandingsproces toenemen.

Het bereik van de gewenste warmteafgifte hangt af van:

• de verkochte brandstof met de noodzakelijke calorische waarde en besparingen
• het daaropvolgende aansteken en tanken
• de regeling van de primaire en de secundaire lucht
• de verordening van het ontwerp
• het organiseren van effectieve luchtwarmte-uitwisseling, enz.

Installatie instructies

• Vraag advies aan een vakman voordat u de ketel aansluit op de schoorsteen en de cv-installatie.
• De ketel moet op een horizontale, onbrandbare vloer worden geplaatst. Ter bescherming van de vloer kan een onbrandbaar kussen onder de houtketel worden geplaatst. Als er een pad wordt gebruikt, moet deze ten minste 50 cm voor de ketel uitsteken en 30 cm aan elke kant.
• In de onmiddellijke nabijheid van de ketel (binnen 80 cm van elke zijde) mogen geen voorwerpen worden geplaatst die brandbaar zijn of beschadigd kunnen raken door de hitte.
• Alle elementen die de ketel met de schoorsteen verbinden, moeten stevig worden bevestigd, maar niet op een manier dat ze in het doorgangsgedeelte van de schoorsteen komen te liggen.
• De schoorsteenpijpen moeten dezelfde diameter hebben als die op de ketel.
• Het verdient aanbeveling om de ketel op een aparte schoorsteen aan te sluiten. Andere verwarmingslichamen kunnen alleen op dezelfde schoorsteen worden aangesloten als deze daarvoor is ontworpen.
• Het debiet van verse lucht in de ketel moet minstens 4 m³/h bedragen voor elke kilowatt verwarmingsvermogen. Indien nodig kan er lucht worden aangevoerd vanuit een andere ruimte of van buitenaf.
• Het verbrandingsproces van de ketel mag niet van lucht worden beroofd wanneer zwaartekracht of geforceerde afzuiging aan het werk is, omdat in dergelijke gevallen de verbranding onvolledig is en/of rookgas in de ruimte kan worden teruggevoerd.
• De ketel moet worden aangesloten op een centraal verwarmingssysteem met geschikte appendages en armaturen, volgens een vooraf opgesteld verwarmingsproject.

WAARSCHUWING!

 - Niet te stoken indien niet aangesloten op radiatoren / ventilatorconvectoren. Als je hout verbrandt zonder water in de ketel, zal het barsten en vervolgens de garantie verliezen.

Aanbevelingen:

- We raden aan om de installatie uit te voeren in een open type systeem. Bij aansluiting in een gesloten circuitsysteem moet het volledig worden beschermd met veiligheidskleppen voor temperatuur en druk tot 1,5 bar.

- Alle elementen van de installatie moeten worden beschermd tegen bevriezing. Bij een installatie met geforceerde circulatie raden we aan dat de pomp wordt ondersteund door een UPS.

- In elke installatie met koperen onderdelen moet de ketel worden beschermd tegen corrosieve elektrolyse met behulp van een magnesiumopofferingsanode of een beveiligingssysteem
