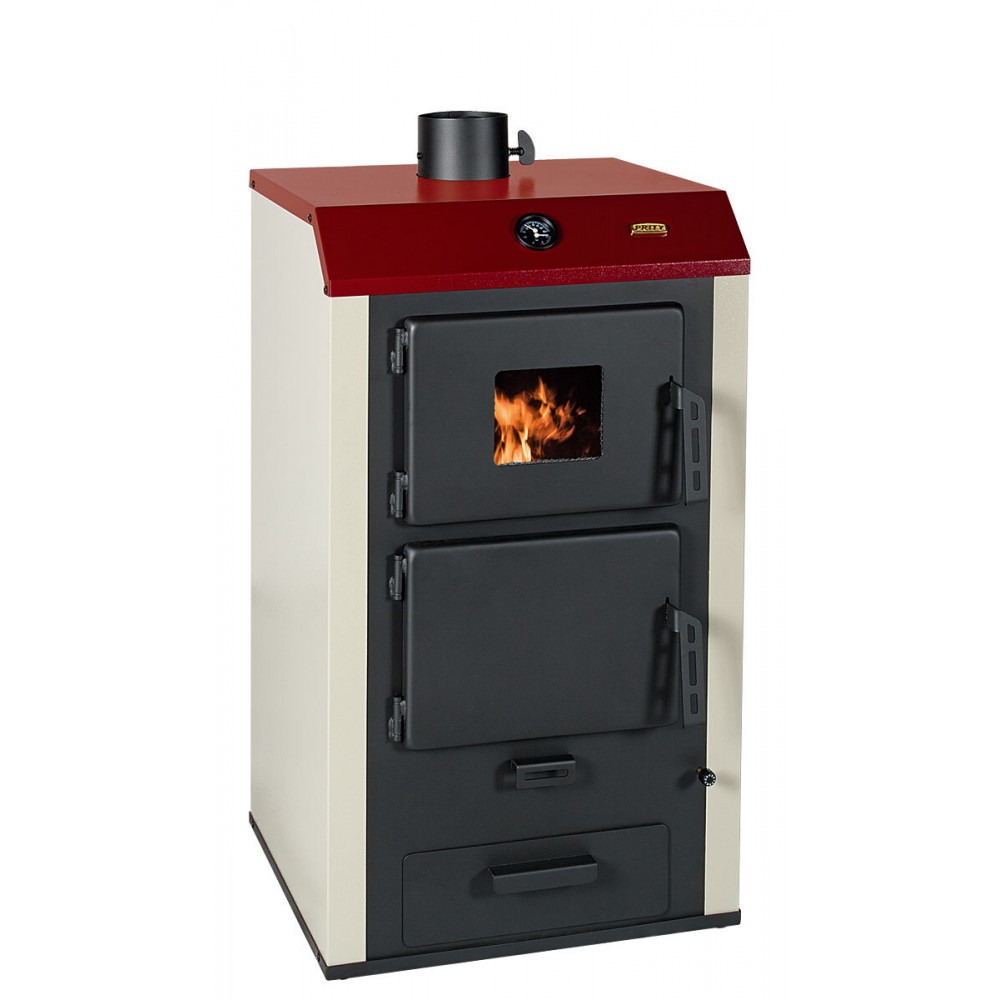

Houtketel op CV Prity NS20, 21.2kW

De ketel is ontworpen om in een kamer op de begane grond of in een kelder te worden geplaatst, waar het gemakkelijk is om hout en houtbriketten toe te voegen.

Het doel ervan is het verwarmen van water voor lokale centrale verwarmingssystemen, evenals het verwarmen van huishoudelijk warm water.

Belangrijkste kenmerken van een houtgestookte ketel:

• Behuizing gemaakt van 2 mm dik plaatstaal.
• Bovenblad gemaakt van 3-4 mm dik plaatstaal.
• Het belangrijkste onderdeel van de ketel is de warmtewisselaar. Deze is gemaakt van gelast plaatstaal. Het onderste deel is de verbrandingskamer.
• De aslade bevindt zich onder de verbrandingskamer. Deze vangt de resten van het verbrandingsproces op en maakt onderhoud en reiniging van het apparaat eenvoudig.
• De koudwateraansluiting bevindt zich aan de bovenkant en de warmwateraansluiting aan de achterkant. Beide aansluitingen zijn voorzien van schroefdraad en dienen om de boiler op het centrale verwarmingssysteem aan te sluiten.
• De schoorsteenpijp bevindt zich aan de bovenkant van de ketel en dient om de rookgassen af ​​te voeren.
• De stalen warmtewisselaar is geïsoleerd met steenwol, waardoor warmteverlies naar de omgeving wordt beperkt.
• De decoratieve buitenzijden zijn gemaakt van plaatmetaal en voorzien van een poedercoating.

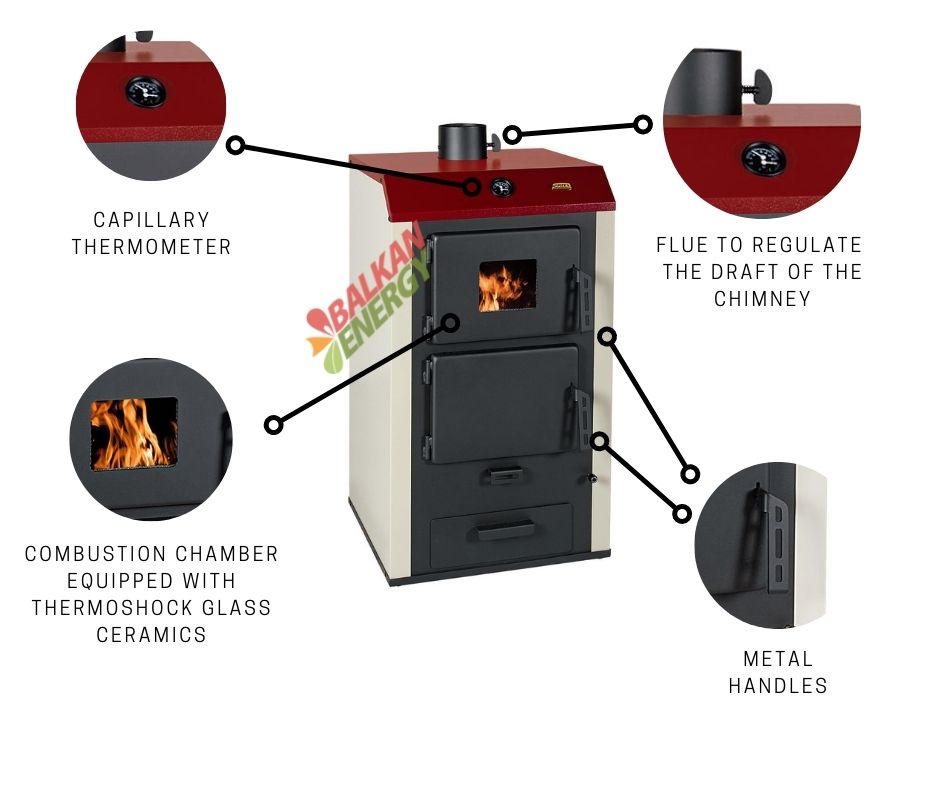

• Op de rookgasafvoerbuis wordt een handmatige klep geplaatst om de schoorsteentrek te regelen.
• Handmatige klep voor de primaire luchttoevoer.
• De luchtregeling, die wordt gerealiseerd door middel van een capillaire thermostaat, regelt de temperatuur van het hete water soepel tussen 50 °C en 90 °C, waardoor de prestaties en de efficiëntie van het verbrandingsproces worden verbeterd.

Installatie-instructies

• Vraag advies aan een professional voordat u de cv-ketel aansluit op de schoorsteen en het centrale verwarmingssysteem.
• De ketel moet op een horizontale, niet-brandbare vloer worden geplaatst. Om de vloer te beschermen, kan een niet-brandbare mat onder de houtketel worden gelegd. Indien een mat wordt gebruikt, moet deze minstens 50 cm voor de ketel en 30 cm aan elke kant uitsteken.
• In de directe omgeving van de ketel (binnen 80 cm aan elke kant) mogen geen voorwerpen worden geplaatst die brandbaar zijn of door de hitte beschadigd kunnen raken.
• Alle onderdelen die de ketel met de schoorsteen verbinden, moeten stevig vastzitten, maar niet zodanig dat ze zich in het doorgangsgedeelte van de schoorsteen bevinden.
• De schoorsteenpijpen moeten dezelfde diameter hebben als de pijp van de cv-ketel.
• Het wordt aanbevolen de cv-ketel op een aparte schoorsteen aan te sluiten. Andere verwarmingselementen kunnen alleen op dezelfde schoorsteen worden aangesloten als deze daarvoor is ontworpen.
• De toevoer van verse lucht in de ketel moet minimaal 4 m³/u bedragen voor elke kilowatt verwarmingsvermogen. Indien nodig kan lucht worden aangevoerd vanuit een andere ruimte of van buiten.
• Het verbrandingsproces van de ketel mag niet van lucht worden beroofd wanneer zwaartekracht of geforceerde afzuiging in werking is, omdat in dergelijke gevallen de verbranding onvolledig is en/of rookgas in de ruimte kan terugstromen.
• De cv-ketel moet worden aangesloten op een centrale verwarmingsinstallatie met de juiste aansluitingen en hulpstukken, conform een ​​vooraf opgesteld verwarmingsplan.

Het bereiken van de gewenste warmteafgifte hangt af van:

• de geselecteerde brandstof met de benodigde calorische waarde en vochtigheid.
• het daaropvolgende aansteken en bijtanken
• de regulering van de primaire en de secundaire lucht
• de regulering van de dienstplicht
• het organiseren van een effectieve warmte-uitwisseling met de lucht, enz.

WAARSCHUWING!

 - Niet gebruiken zonder aansluiting op radiatoren/ventilatorconvectorkachels. Het stoken van hout zonder water in de ketel zal scheuren veroorzaken en daarmee het vervallen van de garantie tot gevolg hebben.

Aanbevelingen:

- Wij adviseren de installatie in een open systeem uit te voeren. Bij aansluiting in een gesloten circuit moet het apparaat volledig beveiligd zijn met veiligheidskleppen voor temperatuur en druk tot 1,5 bar.

- Alle onderdelen van de installatie moeten beschermd worden tegen bevriezing. Bij installaties met geforceerde circulatie adviseren wij om de pomp te beveiligen met een UPS (noodstroomvoorziening).

- Bij installaties met koperen onderdelen moet de ketel worden beschermd tegen corrosieve elektrolyse met behulp van een magnesium-offeranode of een soortgelijk beschermingssysteem.
