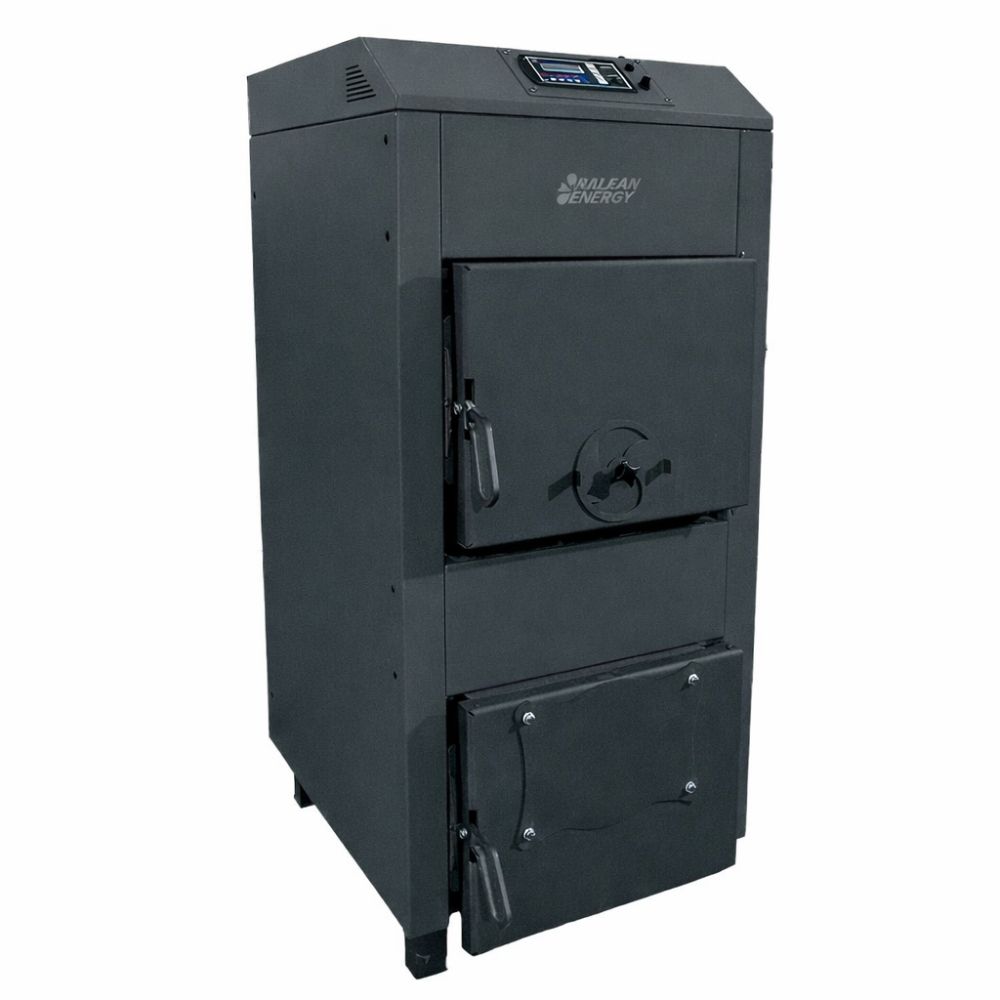

Houtketel op CV Balkan Energy P30, 30kW

Een vaste brandstofketel van staal met een intelligente controller en elektrische ventilator voor persluchttoevoer en regelbare luchttoevoer. De Balkan Energy P-serie vaste brandstofketels bestrijkt een bereik van 30 tot 100 kW en voldoet aan de verwarmingsbehoeften van middelgrote tot grote installaties. Deze ketels zijn ontworpen voor het verbranden van vaste brandstoffen en bieden ook de mogelijkheid om een ​​pelletbrander te installeren.

Producteigenschappen

Bouw:

• De ketelbehuizing is gemaakt van hoogwaardig, 5 mm dik staal.
• Het beschikt over een grote verbrandingskamer met een breed warmtewisselend oppervlak en een lage weerstand voor een effectievere trek.

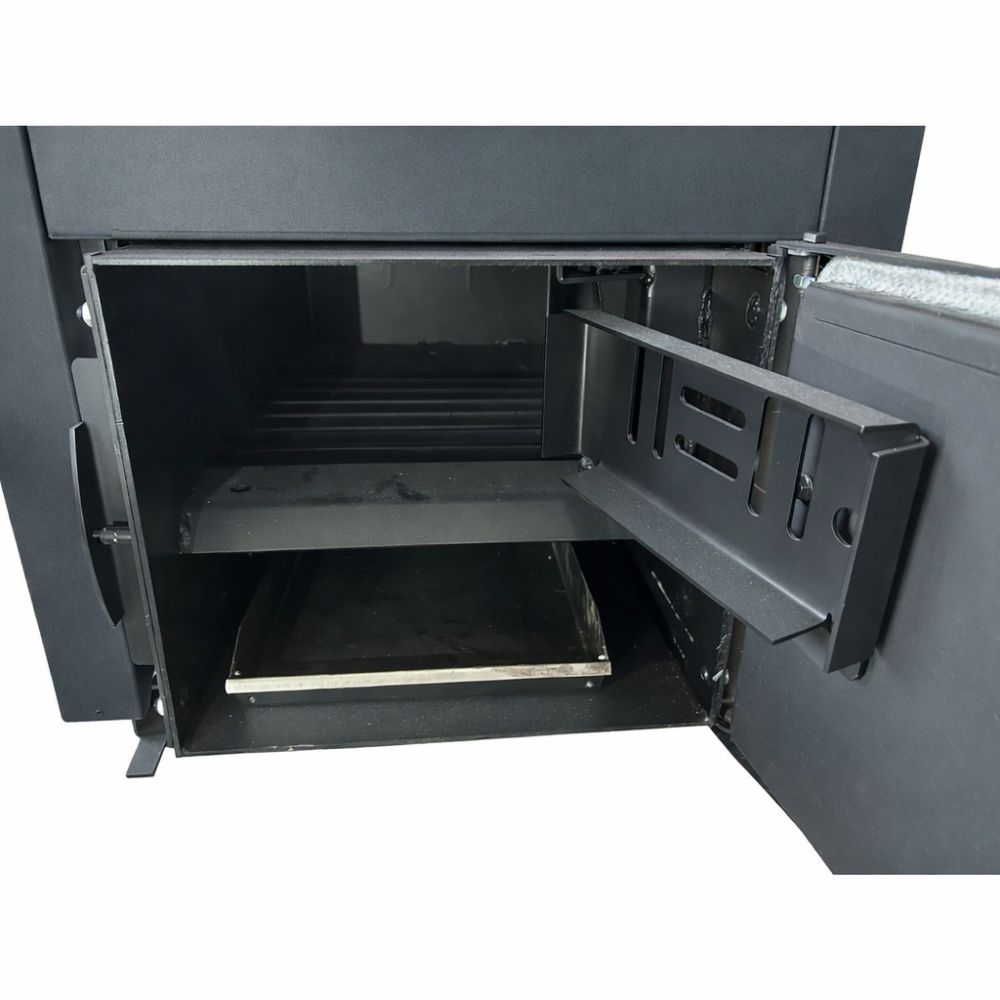

• Dankzij de grote deur kunnen grote stukken hout eenvoudig worden geladen.

Efficiëntie:

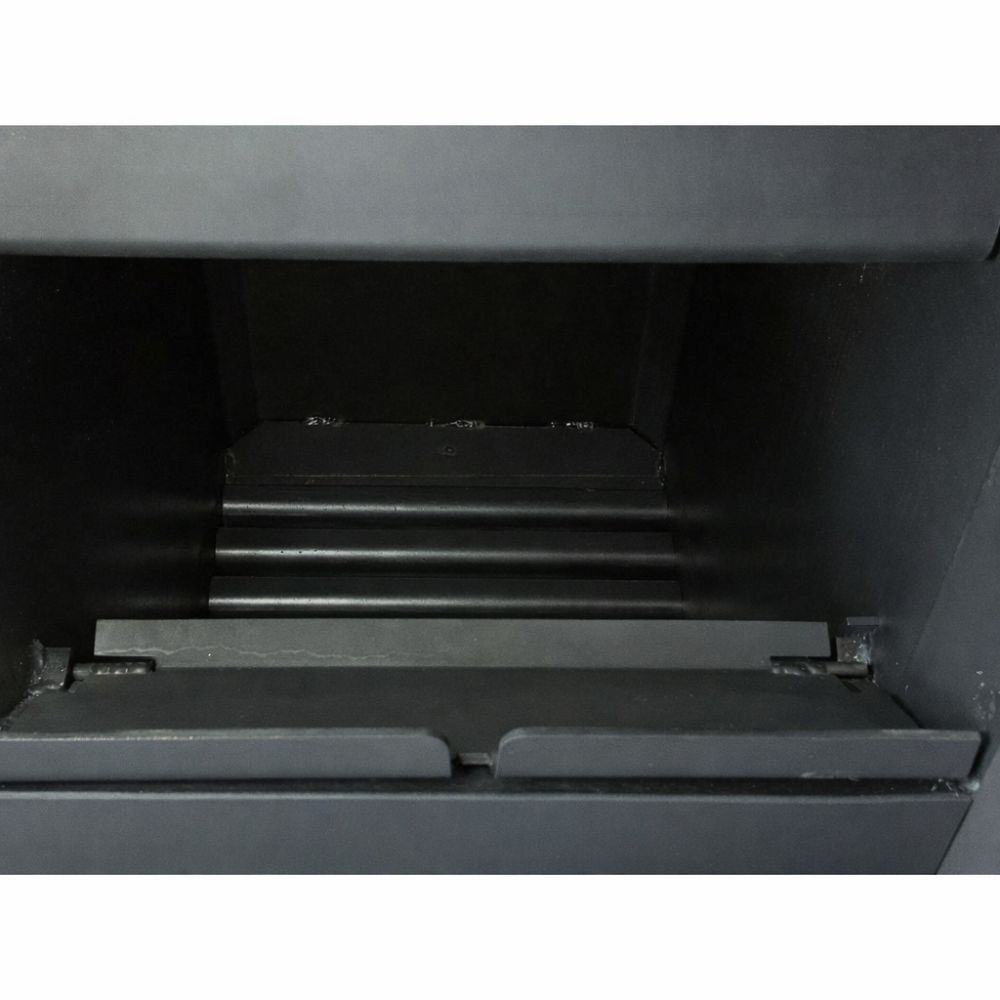

• De verbrandingskamer is geribbeld om het warmtewisselend oppervlak te vergroten en is ontworpen met een drievoudig uitlaatpad om de warmtewisseling te maximaliseren.
• Het derde uitlaatpad is gemaakt met pijpen met een grote diameter om de stroom van uitlaatgassen effectief te regelen. Het omvat turbines om de stroomsnelheid van uitlaatgassen aan te passen en de verbranding te optimaliseren.
• De verbrandingskamer is volledig omgeven door een watermantel voor een betere warmtewisseling.
• De ketel is aan de buitenkant geïsoleerd met dichte keramische wol, die bestand is tegen hoge temperaturen.

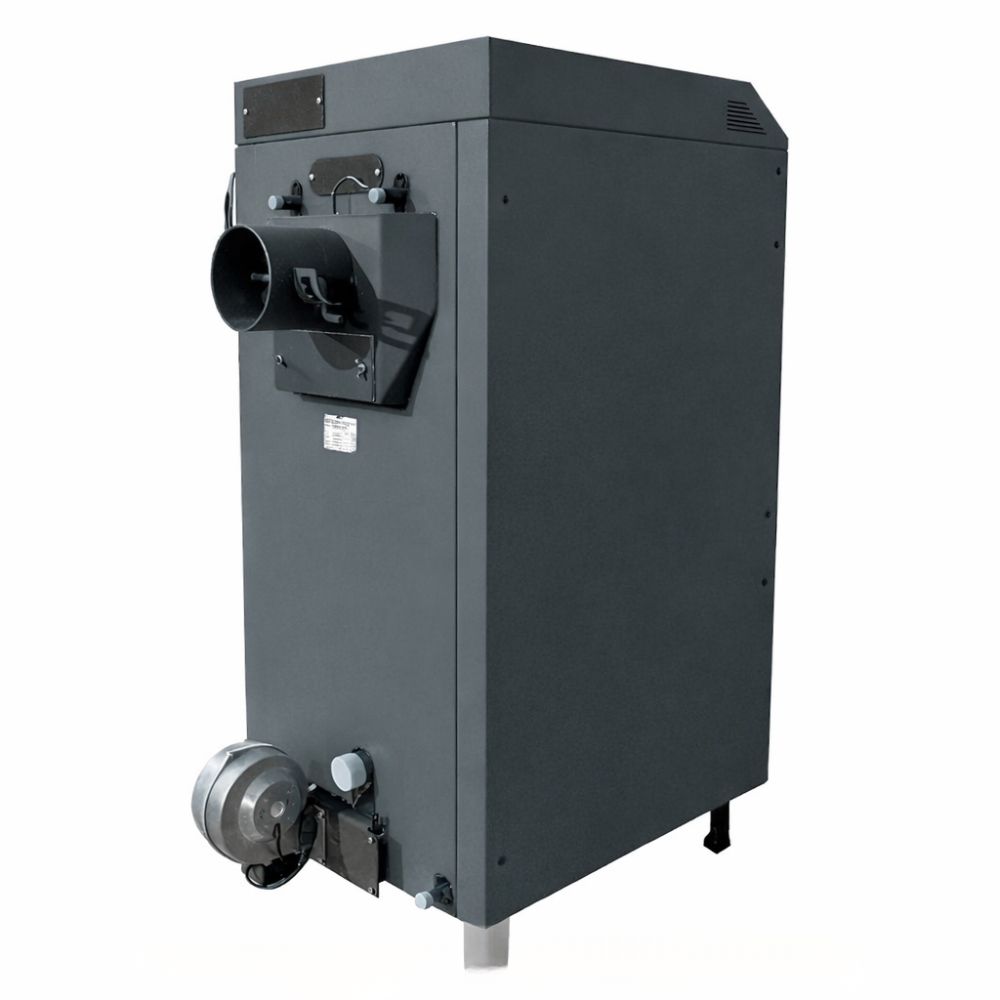

• De luchttoevoer wordt geregeld door een hoogwaardige ventilator aan de achterkant van de ketel. Een elektronische controller meet de watertemperatuur aan de boven- en onderkant van de ketel, evenals de rookgasuitlaattemperatuur, en past de luchttoevoer automatisch aan om de verbranding te optimaliseren en het brandstofverbruik te maximaliseren op basis van de systeembehoeften.
• Het systeem kan worden aangesloten op een binnenthermostaat.

Extra functies:

• Geribbelde verbrandingskamer voor een groter warmtewisselingsoppervlak.
• Drievoudig uitlaatpad voor optimale prestaties.
• Het derde traject maakt gebruik van buizen met een grote diameter en turbines om de stroomsnelheid van de uitlaatgassen te regelen.
• De onderste deur biedt plaats aan een pelletbrander met een optionele halsflens.


ST-81 zPID-laadhoutketelcontroller


Controllerfuncties:

• Ventilatorregeling met stap 1 van 0 tot 100.
• Regeling van de circulatiepomp van de centrale verwarming.
• Regeling van de warmwaterpomp.
• Aansluiting voor kamerthermostaat voor betere temperatuurregeling.
• zPID-software voor automatische aanpassing van de luchtinlaat, voor optimalisatie van de verbranding en het brandstofverbruik.

Controllerapparatuur:

• LCD-scherm voor weergave van meetwaarden.
• Twee temperatuursensoren voor water in het bovenste en onderste deel van het ketellichaam (CV-temperatuursensoren)
• Eén sensor voor warm water (HCW-sensor)
• Eén sensor voor de temperatuur van de rookgassen.
• Hogetemperatuurbeveiliging met een thermisch overbelastingsrelais.
• Het bedieningspaneel is gemaakt van materialen die bestand zijn tegen zowel hoge als lage temperaturen.

Werkingsprincipe:

De ST–81 zPID intelligente temperatuurregelaar is ontworpen om de werking van vaste brandstof centrale verwarmingsketels te regelen. Het regelt de centrale verwarmingspomp, de pomp voor huishoudelijk warm water en de ventilator. Er zijn vier bedrijfsmodi:

• Huisverwarming
• Ketelprioriteit
• Parallelle circulatiepompen
• Zomermodus

De regelaar meet de rookgas- en watertemperaturen in het bovenste en onderste gedeelte van de ketel en past met behulp van de zPID-functie automatisch de luchtinlaat aan, waardoor de verbranding wordt geoptimaliseerd voor maximale prestaties en een lager brandstofverbruik.


Veiligheidsvoorzieningen:

Om een ​​veilige en betrouwbare werking te garanderen, is de ketel uitgerust met verschillende veiligheidsmechanismen:

• 3 bar overdrukventiel (meegeleverd)

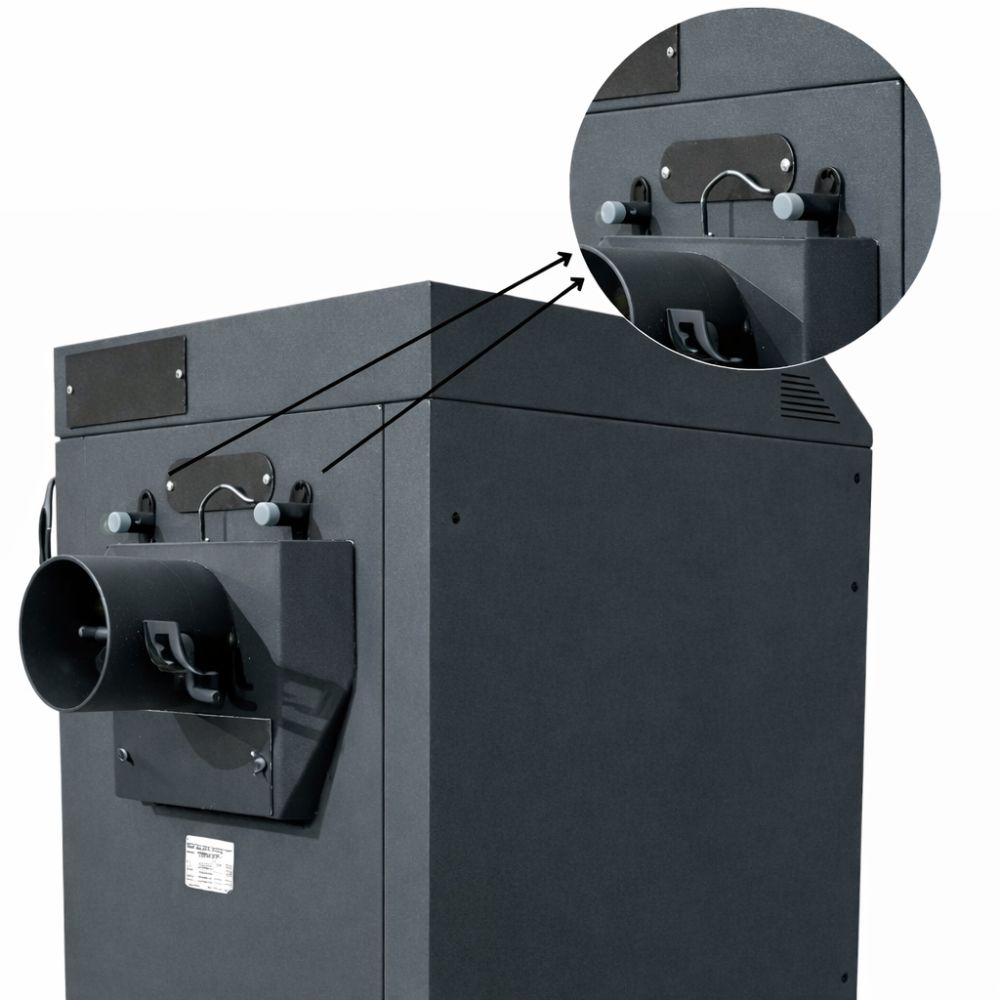

• Koellichaam: Aan de achter- en bovenkant van de ketel moet een koellichaam (buisvormige structuur met een groot oppervlak) worden aangesloten op het waterleidingnet via een thermische klep met een afstandssensor (NIET inbegrepen). Bij oververhitting wordt water in het koellichaam afgegeven, waardoor de ketelwarmte aan de omgeving wordt afgegeven.
• STB-thermostaat die de stroomtoevoer afsluit bij oververhitting.
• Een elektronisch regelsysteem dat de luchttoevoer naar de verbrandingskamer afsluit bij oververhitting.
• Automatische afsluiting van de luchttoevoer bij stroomuitval.

Het apparaat voldoet aan de EN 303-5-normen en is CE-gecertificeerd.

Onderdelen van de ketel - schema

1 - Verbrandingskamer
2 - Brandstofvuldeur
3 - Asreinigingsdeur
4 - Drukventilator (voor ketels met ventilator)
5 - ST-81 zPID-regeling (voor ketels met ventilator)
6 - Schoorsteen

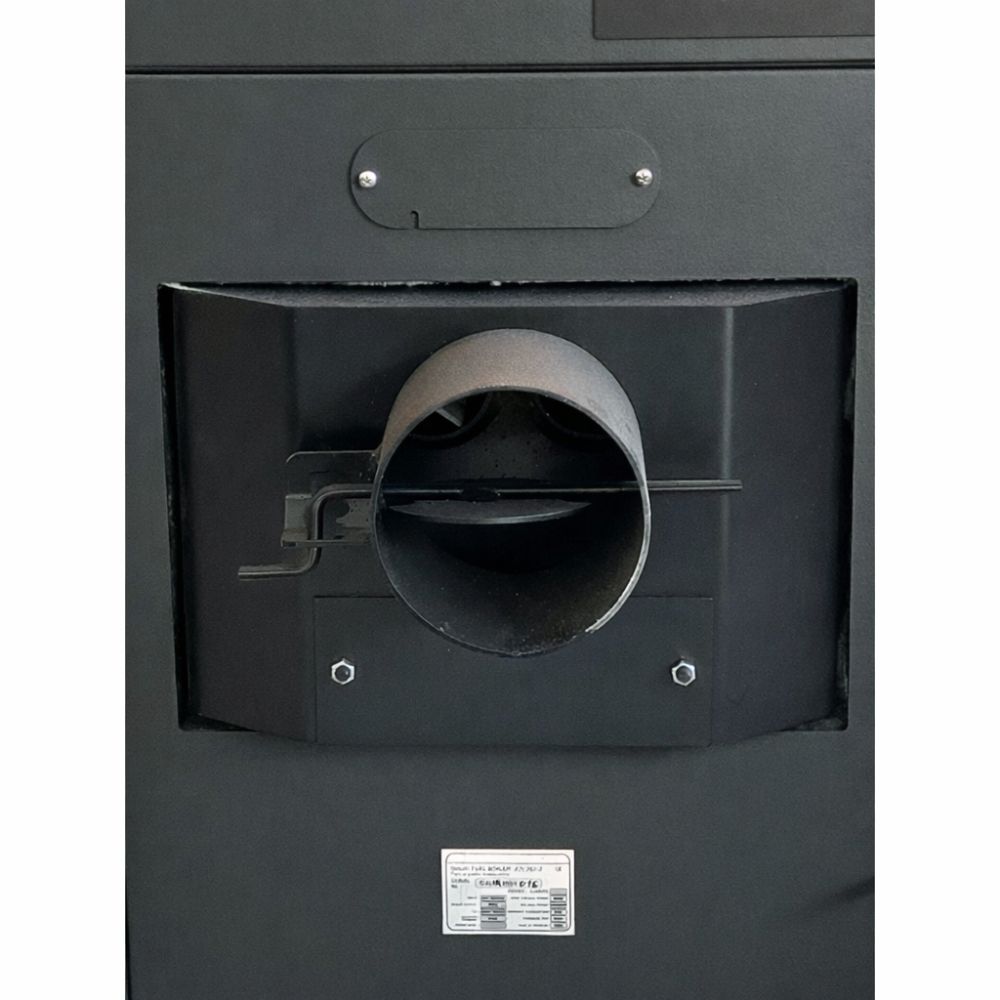

7 - Klep voor het regelen van de trek in de schoorsteen
8 - Inspectieopening voor het reinigen van de schoorsteen
9 - Sensorthermometer (voor ketels zonder ventilator)
10 - Noodspoel
11 - Klep voor secundaire lucht
12 - Luchttoevoerklep (voor ketels zonder ventilator)
13 - Mechanische temperatuurregelaar (voor ketels zonder ventilator)
14 - Kabelaansluitingsdeksel
15 - Inspectiedeksel voor sensoren
16 - Waterinlaatfitting G 1½“
17 - Wateruitlaatfitting G 1½“
18 - Aansluiting G ½“ voor het vullen en aftappen van de ketel
19 - Deksel van het montagegat van de brander
20 - Veiligheidsluik voor de as
21 - Deur voor het vastzetten van de schoorsteen
22 - Bovenste veiligheidsdeur
23 - Aslade
24 - Luchtverdeler
25 - Zekering
26 - Ketelveiligheidsthermostaat – STB

Voorbeeldschema's voor het aansluiten van een ketel op verschillende soorten verwarmingsinstallaties
