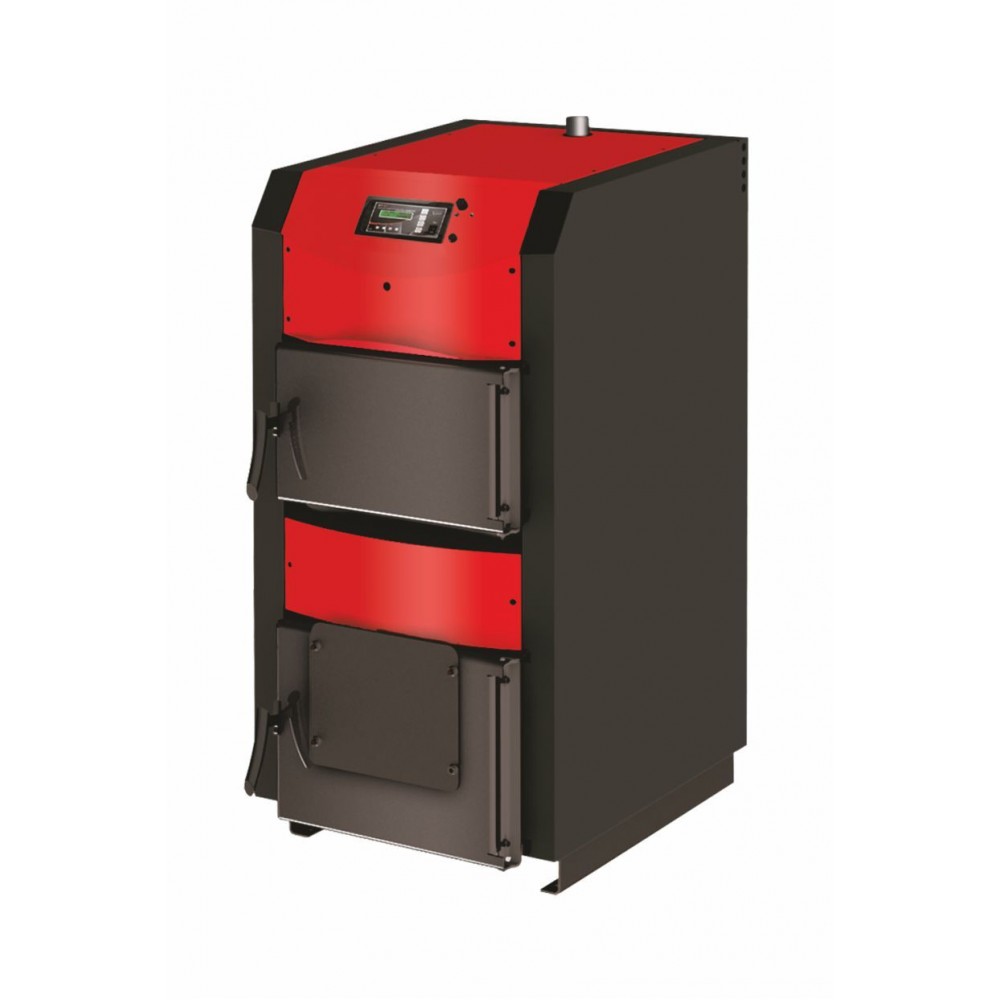

Houtketel op CV BURNiT NWB PRIME 110, 110kW

Stalen ketel met intelligente elektronische besturing en elektrische ventilator voor geforceerde luchttoevoer. Vaste brandstofketels NWB PRIME hebben een nominaal vermogen van 20 tot 110 kW om te voldoen aan de verwarmingsbehoeften van middelgrote tot grote ruimtes. Ze zijn ontworpen voor het verbranden van vaste brandstoffen - hout, houtbriketten klasse B en kolen - en bieden de mogelijkheid om pellet-, olie- of gasgestookte branders te monteren.

Vervaardigen

Het ketellichaam is vervaardigd uit hoogwaardig staal met een dikte van 5 mm voor de verbrandingskamer en een dikte van 3 mm voor de watermantel. De verbrandingskamer heeft een groot warmtewisselend oppervlak en een lage kamerimpedantie. De grote deur van de vuurhaard zorgt ervoor dat zelfs grote stukken hout gemakkelijk kunnen worden geladen.

Regelaar ST-81

ST–81 temperatuurregelaar is bedoeld voor het regelen van cv-ketels. Hij regelt de watercirculatiepomp, de warmtapwaterpomp en de ventilator. Vier optionele bedrijfsmodi van de pompen: huisverwarming, ketelvoorrang, parallelle pompen, zomermodus. De behuizing van de regelaar is ontworpen om op de ketelinstallatie te worden gemonteerd. De functies zijn gebaseerd op gegevens van sensoren. De elektronische regeleenheid regelt het verbrandingsproces met de ventilator, op basis van de gebruikte brandstof en de schoorsteentrek, waardoor een breed werkingsbereik mogelijk is.

Effectiviteit

Om de warmte-uitwisseling te vergroten, is het oppervlak van de verbrandingskamer geribbeld en ontworpen voor een rookgasstroom met drie doorgangen. De mantel omhult de vuurhaard volledig voor maximaal gebruik van de warmte. Het ketellichaam is geïsoleerd van de externe omstandigheden door 50 mm dikke wol die bestand is tegen hoge temperaturen.

Veiligheidstoestellen

Voor een veilige en betrouwbare werking van de ketel zijn een aantal veiligheidsvoorzieningen geïnstalleerd

- Verwijderbaar metalen asrooster beschermt de warmtewisselende buizen en de bodem van de kamer tegen de vlammen

- Overdrukventiel 3 bar incl. in de leveringsset

- Veiligheidswarmteafvoer: een met leidingwater gevulde leiding loopt door het bovenste deel van het ketellichaam. In geval van oververhitting wordt deze geopend door een thermostatische klep (niet meegeleverd) om de warmte van de ketel af te voeren.

Brandstof

De cv-ketel kan werken op natuurlijk onbehandeld hout, maar ook op kolen en samengeperste vaste brandstoffen zoals briketten. De maximale lengte van de houtblokken ligt tussen 330 mm en 500 mm, afhankelijk van het model. De vochtigheid van de brandstof moet 20% of lager zijn.

Om de maximale calorische waarde van de brandstof te benutten, moeten de houtblokken gedurende een langere periode worden gedroogd. Een hoog vochtgehalte vermindert de calorische waarde en het uitgangsvermogen van de ketel.

Veelzijdigheid

Deze serie ketels is vervaardigd voor het verbranden van vaste brandstof, met de mogelijkheid tot aanpassing aan een ander soort brandstof. Dit kan door een pellet-, gas- of oliebrander op de onderste deuropening te monteren. Er is ook een flens nodig om de brander te monteren (optioneel).

Schema van de belangrijkste kenmerken van een NWB PRIME houtketel

 Legende:

1. Regeleenheid
2. Omkasting
3. Hoog rendement warmte-isolatie
4. Veiligheidswarmteafvoer
5. Drietreks rookgasafvoer
6. Mantel
7. Verbrandingskamer
8. Metalen asrooster
9. As- en roetbak
10. Branderflens (optioneel)
11. Rookkanaal
12. Luchtafvoerventilator
13. Luchtinlaatklep

Dit apparaat voldoet aan EN 303-5.
